输入/输出模块

产品详情
产品标准:《消防联动控制系统》GB 16806
认证要求:自愿性认证
认证标志:暂不使用消防产品身份信息标志。
产品定义:相对于输出模块,输入/输出模块增加了信号反馈功能,启动设备以后,可以接收设备的反馈信号,主要用于控制有信号反馈的设备,如排烟阀、送风阀、防火阀等。(也可以用于声光警报器、警铃等的控制)
    实际应用中,还有双输入双输出模块,其功能相当于两个输入/输出模块,通常用于控制需要两次动作的设备,比如疏散通道上的二步降防火卷帘门等。
配接设备:
    可以通过输入/输出模块,控制排烟阀、送风阀、防火阀等设备,接收设备的启动反馈信号。可以通过双输入双输出模块,控制疏散通道上的二步降防火卷帘门等设备,接到第一次控制指令时,控制防火卷帘下降至距楼板面1.8m 处,并反馈半降的信号,接到第二次控制指令时,控制防火卷帘下降到楼板面,并反馈降落到底的信号。
    请注意,依据《建筑防火通用规范》GB55037和现行标准要求,人员疏散通道上不得设置二步降防火卷帘,确有需要时,可在防火卷帘侧面开设洞口(甲级防火门)作为疏散出口。
应用标准:
    《消防设施通用规范》GB 55036(第12章);《火灾自动报警系统设计规范》GB 50116;《火灾自动报警系统施工及验收标准》GB 50166;《火灾探测报警产品的维修保养与报废》GB 29837。
设置要求:依据《火灾自动报警系统设计规范》GB 50116—2013:
    第6.8.1条 每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中。
    第6.8.2条 模块严禁设置在配电(控制)柜(箱)内。
    第6.8.3条 本报警区域内的模块不应控制其他报警区域的设备。
    第6.8.4条 未集中设置的模块附近应有尺寸不小于100mm×100mm 的标识。
产品标志:依据《消防联动控制系统》GB 16806—2006:
    第7.1条 产品标志
    消防联动控制系统各类设备应有清晰、耐久的产品标志,产品标志应包括以下内容:
    a) 产品名称;
    b) 产品型号;
    c) 制造商名称或商标;
    d) 产地;
    e) 制造日期及产品编号;
    f) 本标准标准号。
维护、维修及报废:
    现行国家标准《消防设施通用规范》GB 55036、《火灾自动报警系统施工及验收标准》GB 50166、《火灾探测报警产品的维修保养与报废》GB 29837等明确了输入/输出模块的维护保养、维修及报废规定。
参考图片:

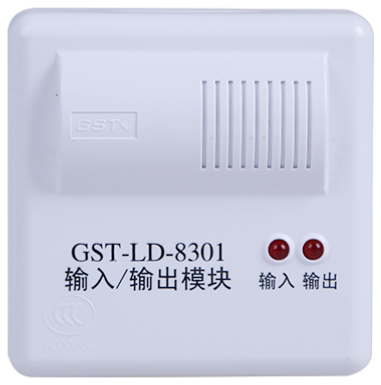

【输入/输出模块】

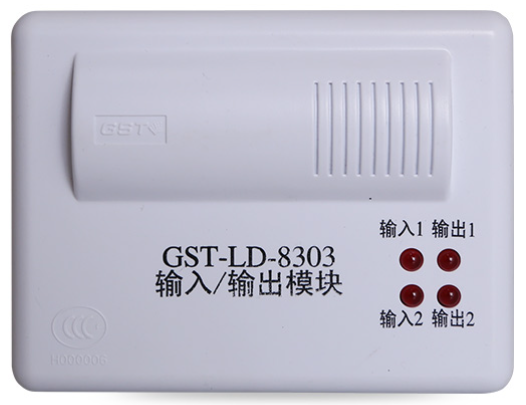

【双输入双输出模块】
相关专题:
新规解答:火灾报警模块永久性标识的矛盾处置!
视频演示:
火灾自动报警系统 输出模块-输入输出模块-切换模块
