输出模块

产品详情
产品标准:《消防联动控制系统》GB 16806
认证要求:自愿性认证
认证标志:暂不使用消防产品身份信息标志。
产品定义:输出模块是用于控制某些设备的启停或者切换的模块,一般用于控制没有信号反馈的设备,如声光警报器、警铃等,也可以用作消防广播的切换模块。通常情况下,消防广播的切换模块需要两组动合(动断)触点,有些厂家有单列的型号。
    切换模块可以配合输出类模块使用,以实现对强电或大电流设备的控制。前面所说的输出类模块属于弱电模块,不能直接控制强电或大电流设备,当需要控制这些设备时,可通过切换模块,切换模块的作用相当于继电器,起隔离保护作用。
配接设备:
    可以通过输出模块,控制非编码的声光警报器、警铃等设备。
    需要说明的是,各类输出模块安装在信号总线上,通常需要电源支持(DC24V),电源可以由控制主机提供,也可以由现场消防电源提供。也有个别厂家的输出模块,可以依赖信号总线的电源工作,在只需要提供无源常开或常闭触点的情况下(不直接驱动设备),不需要单独设置电源线。
应用标准:
    《消防设施通用规范》GB 55036(第12章);《火灾自动报警系统设计规范》GB 50116;《火灾自动报警系统施工及验收标准》GB 50166;《火灾探测报警产品的维修保养与报废》GB 29837。
设置要求:依据《火灾自动报警系统设计规范》GB 50116—2013
    第6.8.1条 每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中。
    第6.8.2条 模块严禁设置在配电(控制)柜(箱)内。
    第6.8.3条 本报警区域内的模块不应控制其他报警区域的设备。
    第6.8.4条 未集中设置的模块附近应有尺寸不小于 100mm×100mm 的标识。
产品标志:依据《消防联动控制系统》GB 16806—2006
    第7.1条 产品标志
    消防联动控制系统各类设备应有清晰、耐久的产品标志,产品标志应包括以下内容:
    a) 产品名称;
    b) 产品型号;
    c) 制造商名称或商标;
    d) 产地;
    e) 制造日期及产品编号;
    f) 本标准标准号。
维护、维修及报废:
    现行国家标准《消防设施通用规范》GB 55036、《火灾自动报警系统施工及验收标准》GB 50166、《火灾探测报警产品的维修保养与报废》GB 29837等明确了输出模块的维护保养、维修及报废规定。

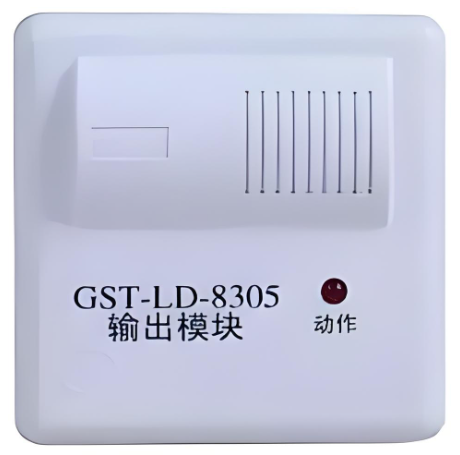

参考图片:
相关专题:
新规解答:火灾报警模块永久性标识的矛盾处置!
视频演示:
火灾自动报警系统 输出模块-输入输出模块-切换模块
