消防控制室图形显示装置

产品详情
产品标准:消防联动控制系统》GB 16806
认证要求:自愿性认证
认证标志:消防产品身份信息标志。
产品定义:消防控制室图形显示装置是消防控制室中安装的用来显示现场各类消防设备在建筑中布局、工作状态及其他消防安全信息的显示装置。
    图形显示装置能显示建筑总平面布局图、每个保护对象的建筑平面图、系统图,能显示每个保护对象及主要部位的名称和疏散路线,并能显示火灾自动报警和联动控制系统及其控制的各类消防设备(设施)的名称、物理位置和各消防设备(设施)的动态信息。
主要功能:
    图形显示装置接收火灾报警控制器和消防联动控制器(以下称控制器)发出的火灾报警信号和/或联动控制信号,当有火灾报警信号、联动信号输入时,图形显示装置应能显示报警部位对应的建筑位置、建筑平面图,在建筑平面图上指示报警部位的物理位置,记录报警时间、报警部位等信息。
    图形显示装置能查询并显示监视区域中监控对象系统内各个消防设备(设施)的物理位置及其对应的实时状态信息。但是,图形显示装置不能对控制器进行复位、系统设定以及联动设备的启动和停止等控制操作。
    电气火灾监控器、防火门监控器、可燃气体报警控制器的报警信息和故障信息,可以在图形显示装置上显示,但该类信息与火灾报警信息的显示应有区别,且应采用专用线路连接。图形显示装置应具有远程传送信息和接受远程查询的功能,传送和接受远程查询过程中应有状态指示。
应用标准:
    《消防设施通用规范》GB 55036(第12章);《火灾自动报警系统设计规范》GB 50116;《火灾自动报警系统施工及验收标准》GB 50166;《火灾探测报警产品的维修保养与报废》GB 29837。
设置要求:依据《火灾自动报警系统设计规范》GB 50116—2013:
    第6.9.1条 消防控制室图形显示装置应设置在消防控制室内,并应符合火灾报警控制器的安装设置要求。
    第6.9.2条 消防控制室图形显示装置与火灾报警控制器、消防联动控制器、电气火灾监控器、可燃气体报警控制器等消防设备之间,应采用专用线路连接。
身份标识:消防产品身份信息标志。
    消防控制室图形显示装置须有专属身份信息标志,包括本体标志(红色,俗称A签)和验证体标志(黄色,俗称B签)。A签应牢固粘接在产品明显部位;B签存放于包装袋或装箱单内,或贴在产品合格证上,可作为验收资料提交。
    注:允许暂不使用者除外,参见:实施消防产品身份信息管理的产品分类及标志类型。
【本体标志-A签】
【验证体标志-B签】
现场查验:消防产品身份信息标志。
    依据《消防产品身份信息管理》XF 846-2009规定,在消防产品销售、安装、验收、检测和维护(维修)等阶段,均需查验消防产品身份信息,并确认其真实性和符合性。查验方法如下:
    (1)通过手机扫描或明码查询,可查询消防产品身份信息。
    消防产品身份信息具有唯一性,每组标志均具有明码和二维码。现场检查时,可通过手机扫描二维码查询产品信息,也可以将明码输入发证机构的“消防产品流向信息查询系统”查询。查询结果包括生产单位、产品名称、规格型号、生产日期、产品流向信息以及其他相关信息等。
    注:产品检验报告可由厂家提供,也可从认证机构的官方网站下载。由该图示的查询信息可知,该产品的检验报告可从中国消防产品信息网(www.cccf.com.cn)下载。
    (2)在查询消防产品身份信息时,需校验以下信息:
    ①身份信息标志的查询结果应与产品铭牌标签、产品检验报告(型式试验)一致。
    ②流向单位和经销商信息与实际情况一致。
    ③从第2次查询开始,会显示查询次数和上次查询的IP地址。
产品标志:
    依据《消防联动控制系统》GB 16806—2006:
    第7.1条 产品标志
    消防联动控制系统各类设备应有清晰、耐久的产品标志,产品标志应包括以下内容:
    a) 产品名称;
    b) 产品型号;
    c) 制造商名称或商标;
    d) 产地;
    e) 制造日期及产品编号;
    f) 本标准标准号。
维护、维修及报废:
    现行国家标准《消防设施通用规范》GB 55036、《火灾自动报警系统施工及验收标准》GB 50166、《火灾探测报警产品的维修保养与报废》GB 29837等明确了消防控制室图形显示装置的维护保养、维修及报废规定。
参考图片:

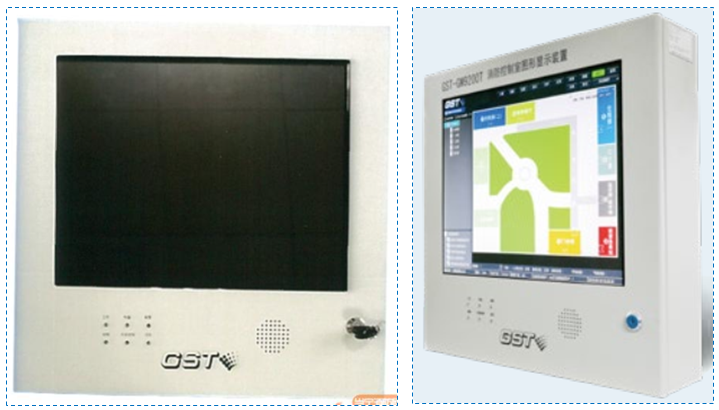

【消防控制室图形显示装置】(壁挂式)

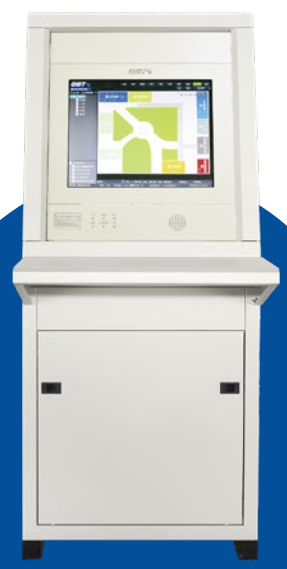

【消防控制室图形显示装置】(琴台式)

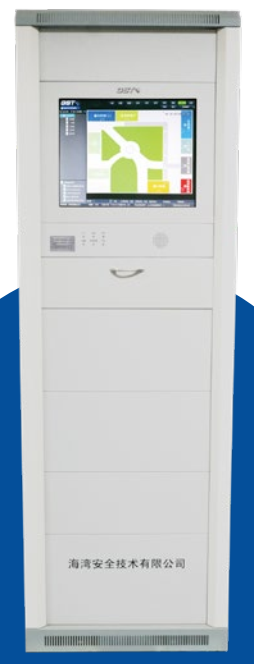

【消防控制室图形显示装置】(柜式)
视频演示:
火灾报警系统 - 消防控制室-图形显示装置
