沟槽手动蝶阀

立即询价 Tel:15580000075

产品详情

产品标准：《自动喷水灭火系统第6部分：通用阀门》GB 5135.6

认证要求：自愿性认证

认证标志：消防产品身份信息标志。详细要求附后。

产品定义：通用阀门是在自动喷水灭火系统中使用的消防闸阀、消防蝶阀、消防球阀、消防截止阀、消防电磁阀、消防信号阀、消防单向阀和消防地埋闸阀等阀门的统称。

主要分类：

通用阀门按产品名称可分为：

a) 消防闸阀；

b) 消防球阀；

c) 消防蝶阀；

d) 消防电磁阀；

e) 消防截止阀；

f) 消防信号闸阀；

g) 消防信号蝶阀；

h) 消防信号球阀；

i) 消防信号截止阀；

j) 消防单向阀；

k) 消防地埋闸阀。

通用阀门按进出口连接形式可分为：

a) 螺纹连接；

b) 法兰连接；

c) 对夹连接；

d) 卡箍连接（沟槽连接）；

e) 卡套连接。

型号编制：通用阀门的型号编制形式如下：

示例1：ZSCFD1T-25-16表示：额定工作压力1.6MPa，公称直径25mm，铜合金材料，内螺纹连接，电动驱动的自动喷水灭火系统消防电磁阀。

示例2：ZSXDF7Q-100-16表示：额定工作压力1.6MPa，公称直径100mm，球墨铸铁材料，对夹连接，手动驱动的自动喷水灭火系统消防信号蝶阀。

示例3：ZSNF4Q-150-16表示：额定工作压力1.6MPa，公称直径150mm，球墨铸铁材料，法兰连接，手动驱动的自动喷水灭火系统消防单向阀。

产品名称代号：通用阀门的产品名称代号见表1。

驱动方式代号：通用阀门的驱动方式代号见表2。

连接形式代号：通用阀门进出口连接端的连接形式代号见表3。

阀体材料代号：通用阀门的阀体材料代号见表4。

规格代号：通用阀门的规格代号采用以毫米（mm）为单位的公称直径数值表示。

额定工作压力代号：通用阀门的额定工作压力代号根据GB/T 1048的规定，采用以兆帕（MPa）为单位的压力值乘以10得到的数值表示。

身份标识：消防产品身份信息标志。

每个阀门须有专属身份信息标志，身份信息标志包括本体标志（红色，俗称A签）和验证体标志（黄色，俗称B签）。A签应牢固粘接在产品明显部位；B签存放于包装袋或装箱单内，或贴在产品合格证上，可作为验收资料提交。

【本体标志-A签】

【验证体标志-B签】

现场查验：消防产品身份信息标志。

依据《消防产品身份信息管理》XF 846-2009规定，在消防产品销售、安装、验收、检测和维护（维修）等阶段，均需查验消防产品身份信息，并确认其真实性和符合性。查验方法如下：

（1）通过手机扫描或明码查询，可查询消防产品身份信息。

消防产品身份信息具有唯一性，每组标志均具有明码和二维码。现场检查时，可通过手机扫描二维码查询产品信息，也可以将明码输入发证机构的“消防产品流向信息查询系统”查询。查询结果包括生产单位、产品名称、规格型号、生产日期、产品流向信息以及其他相关信息等。

注：产品检验报告可由厂家提供，也可从认证机构的官方网站下载。由该图示的查询信息可知，该产品的检验报告可从中国消防产品信息网（www.cccf.com.cn）下载。

（2）在查询消防产品身份信息时，需校验以下信息：

①身份信息标志的查询结果应与产品铭牌标签、产品检验报告（型式试验）一致。

②流向单位和经销商信息与实际情况一致。

③从第2次查询开始，会显示查询次数和上次查询的IP地址。

参考照片：

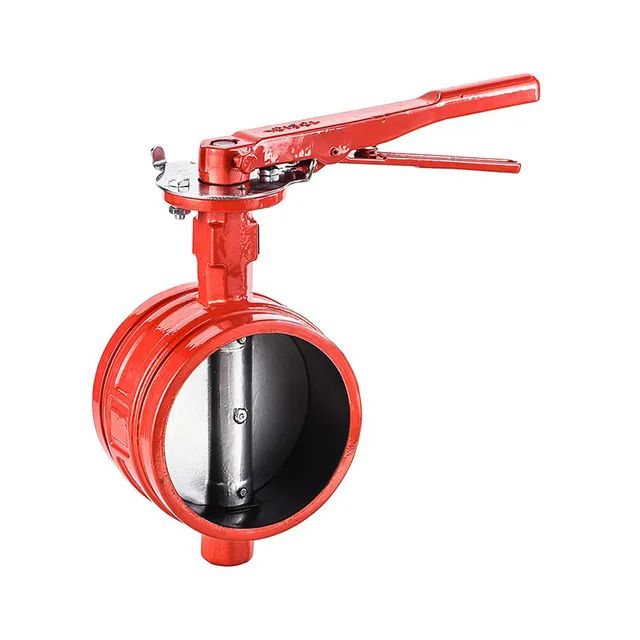

【消防蝶阀】（手柄沟槽式）

参考视频：
