280℃排烟防火阀

产品详情
产品标准:建筑通风和排烟系统用防火阀门》GB 15930
认证要求:自愿性认证
认证标志:消防产品身份信息标志。详细要求附后。
产品定义:安装在机械排烟系统的管道上,平时呈开启状态,火灾时当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门。
    排烟防火阀一般由阀体、叶片、执行机构和温感器等部件组成。
产品规格:圆形阀门常用规格见表3。

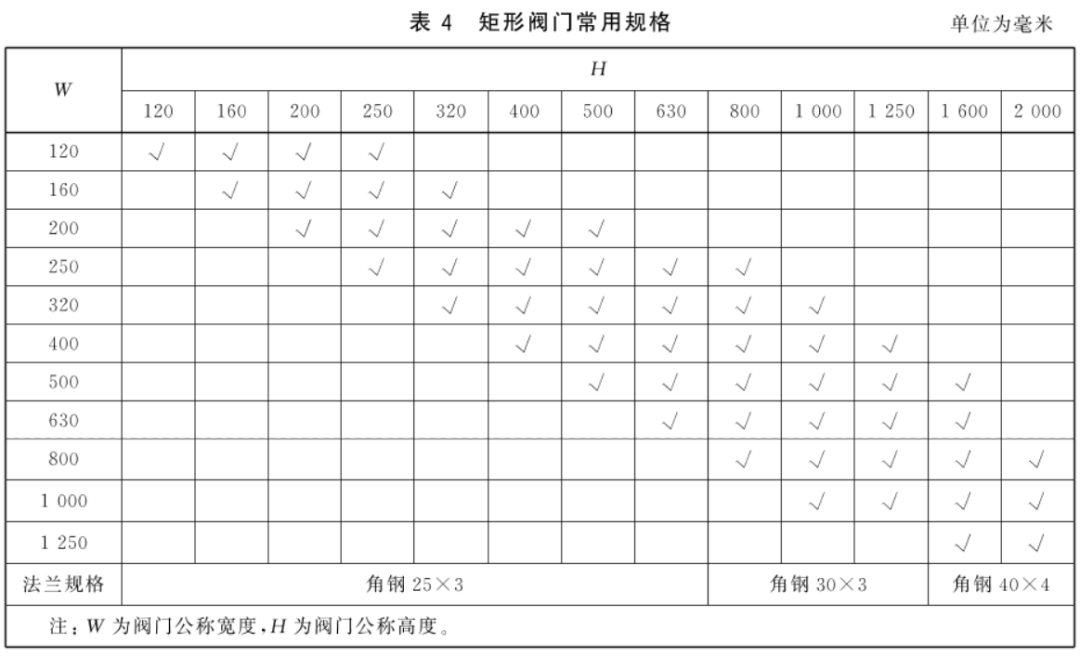

    矩形阀门常用规格见表4。
产品分类:
    (1)按阀门控制方式分类见表1:

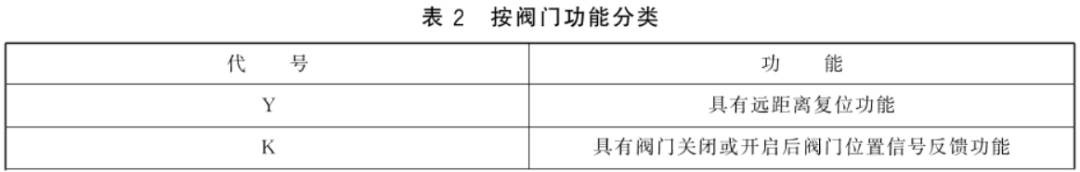

    (2)按阀门功能分类见表2。
    (3)按外形分类分为矩形阀门和圆形阀门。

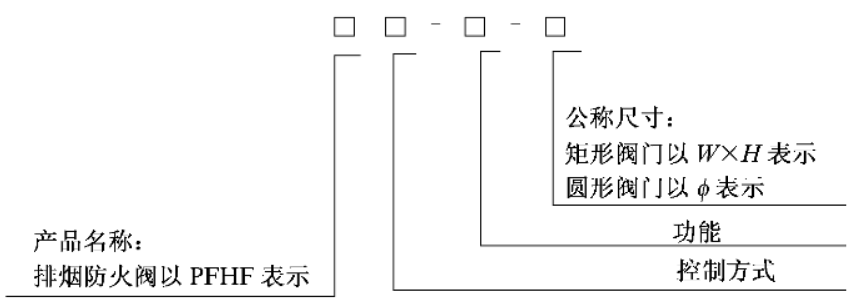

型号编制:排烟防火阀的型号编制方法如下:
    排烟防火阀的型号由产品名称(PFHF)、控制方式、功能、公称尺寸组成。型号编制方法如下:
    (1)控制方式、功能参见“产品分类”;
    (2)公称尺寸参见“产品规格”;
    (3)型号编制示例:
    PFHF WSDc-Y-φ1000表示具有温感器自动关闭、手动关闭、电控电磁铁关闭方式和远距离复位功能,公称直径为1000mm的排烟防火阀。
应用标准:《建筑设计防火规范》GB 50016;《建筑防烟排烟系统技术标准》GB 51251;《火灾自动报警系统设计规范》GB 50116等。
产品选型:依据《建筑防烟排烟系统技术标准》GB 51251—2017:
    第4.4.10条 排烟管道下列部位应设置排烟防火阀:
    1 垂直风管与每层水平风管交接处的水平管段上;
    2 一个排烟系统负担多个防烟分区的排烟支管上;
    3 排烟风机入口处;
    4 穿越防火分区处。
产品组成:排烟防火阀一般由阀体、叶片、执行机构和温感器等部件组成。
参考图片:

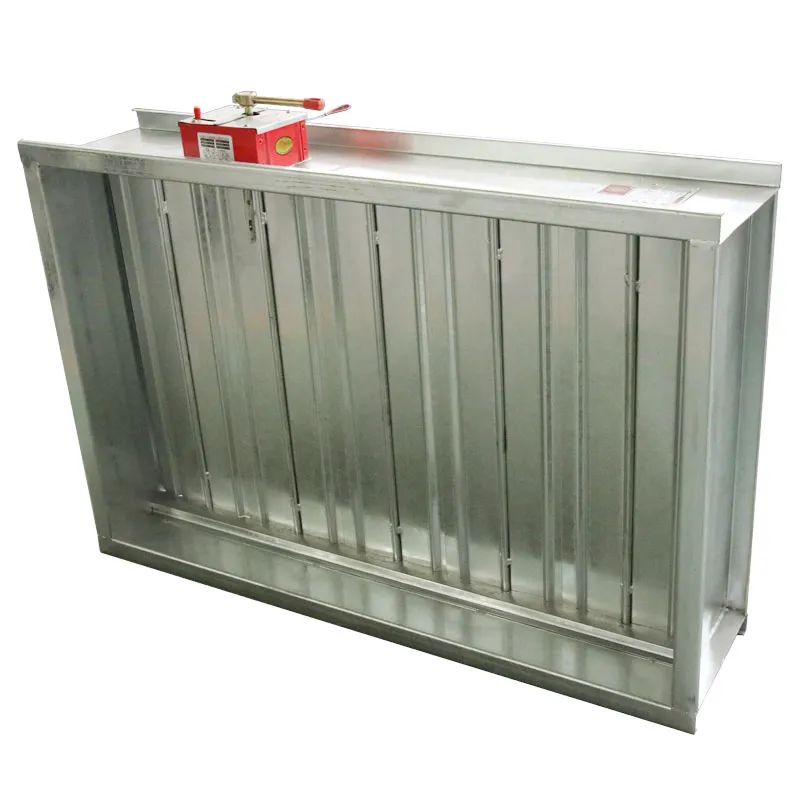

(矩形排烟防火阀)

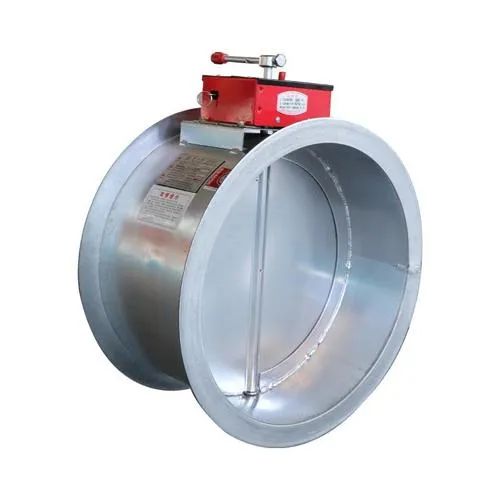

(圆形排烟防火阀)
身份标识:消防产品身份信息标志。
    排烟防火阀须有专属身份信息标志,包括本体标志(红色,俗称A签)和验证体标志(黄色,俗称B签)。A签应牢固粘接在产品明显部位;B签存放于包装袋或装箱单内,或贴在产品合格证上,可作为验收资料提交。
【本体标志-A签】
【验证体标志-B签】
现场查验:消防产品身份信息标志。
    依据《消防产品身份信息管理》XF 846-2009规定,在消防产品销售、安装、验收、检测和维护(维修)等阶段,均需查验消防产品身份信息,并确认其真实性和符合性。查验方法如下:
    (1)通过手机扫描或明码查询,可查询消防产品身份信息。
    消防产品身份信息具有唯一性,每组标志均具有明码和二维码。现场检查时,可通过手机扫描二维码查询产品信息,也可以将明码输入发证机构的“消防产品流向信息查询系统”查询。查询结果包括生产单位、产品名称、规格型号、生产日期、产品流向信息以及其他相关信息等。
    注:产品检验报告可由厂家提供,也可从认证机构的官方网站下载。由该图示的查询信息可知,该产品的检验报告可从中国消防产品信息网(www.cccf.com.cn)下载。
    (2)在查询消防产品身份信息时,需校验以下信息:
    ①身份信息标志的查询结果应与产品铭牌标签、产品检验报告(型式试验)一致。
    ②流向单位和经销商信息与实际情况一致。
    ③从第2次查询开始,会显示查询次数和上次查询的IP地址。
