产品标准：《自动喷水灭火系统 第1部分：洒水喷头》GB 5135.1

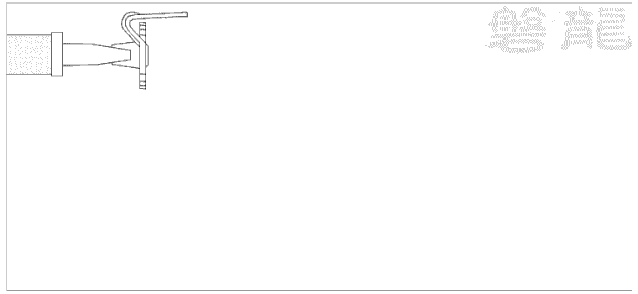

产品定义：边墙型洒水喷头是靠墙安装，按设计的洒水形状和水量洒水的装置，由于热的作用，在预定的温度范围内自行启动，将水向一边（半个抛物线）喷洒分布的洒水喷头。

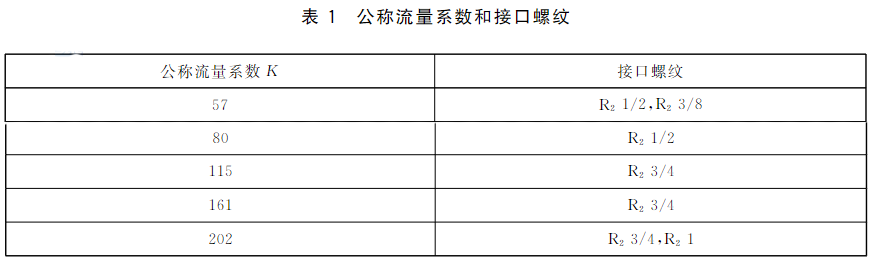

洒水喷头的公称流量系数（K）和对应喷头的接口螺纹见表1。
注：根据洒水喷头入口处压力（P）及洒水喷头的流量系数(K),可计算出洒水喷头的流量（q），公式如下：
q——洒水喷头的流量，单位为升每分（L/min）。
根据热敏感元件分类，洒水喷头可分为易熔元件洒水喷头和玻璃球洒水喷头。

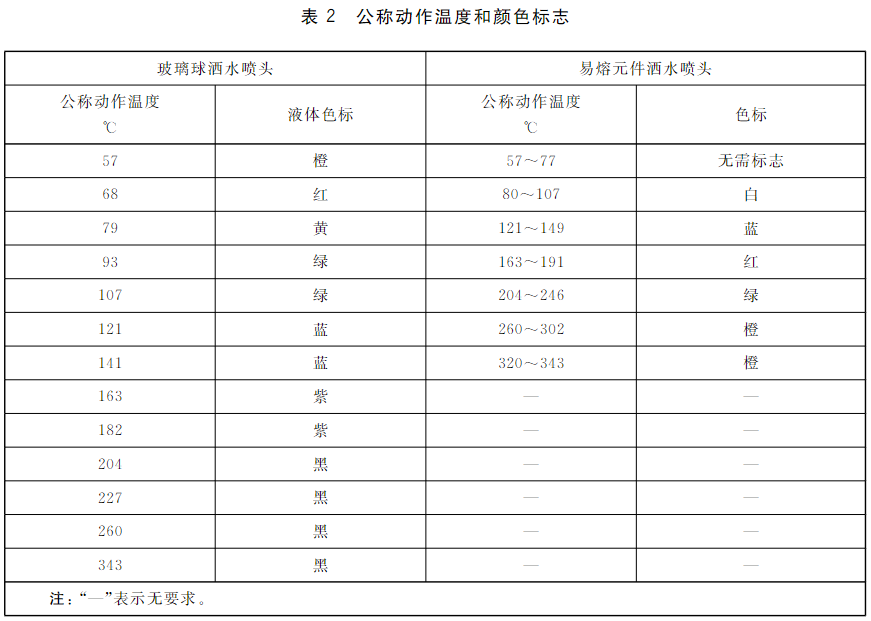

①易熔元件洒水喷头：通过易熔元件合金受热熔化而开启的洒水喷头，易熔元件洒水喷头应在轭臂或相应的位置作出颜色标志（色标），代表不同的公称动作温度。

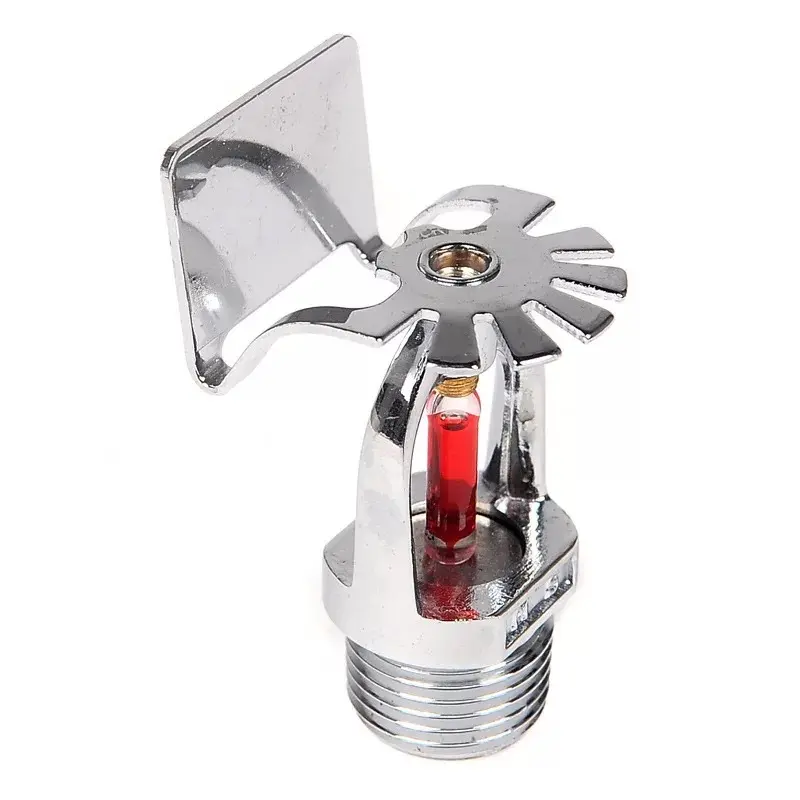

②玻璃球洒水喷头：通过玻璃球内充装的液体受热膨胀使玻璃球爆破而开启的洒水喷头。玻璃球内的液体色标代表不同的公称动作温度。
③目前最常用的洒水喷头为公称动作温度为68℃的玻璃球洒水喷头，玻璃球液体色标为红色；在厨房等部分温度较高场所可采用93℃的玻璃球洒水喷头，玻璃球液体色标为绿色。
（3）根据水流方向，边墙型洒水喷头可分为水平边墙型洒水喷头（BS）、直立边墙型洒水喷头（BZ）、下垂边墙型洒水喷头（BX）。其中，水平边墙型洒水喷头最为常用。
（1）洒水喷头的型号由产品代号、性能代号、公称流量系数、公称动作温度、自定义代号等部分组成。
（2）产品代号为ZST，表示自动喷水灭火系统洒水喷头。
（3）性能代号表示洒水喷头的安装位置等特性。性能代号如下：
（4）洒水喷头的型号编制方法如下，并按下列要求进行：
a）快速响应洒水喷头、特殊响应洒水喷头、扩大覆盖面积洒水喷头在产品代号前分别加“K”“T”“EC”，并以“—”与产品代号间隔。标准响应洒水喷头在产品代号前不加代号。
b）自定义代号由制造商规定，用于表征热敏元件的类型、产品特殊结构等信息，由大写英文字母、阿拉伯数字或其组合构成，字符不宜超过3个。
示例1：ZSTBS 80-68℃表示边墙型、水平安装，公称流量系数为80，公称动作温度为68℃的洒水喷头。
示例2：ZSTBS 80-72℃ Y 表示边墙型、水平安装，公称流量系数为80，公称动作温度为72℃，热敏元件为易熔合金的洒水喷头。
应用标准：《消防设施通用规范》GB 55036（第4章）；《自动喷水灭火系统设计规范》GB 50084
喷头选型：依据《自动喷水灭火系统设计规范》GB 50084—2017
第6.1.2条：闭式系统的洒水喷头，其公称动作温度宜高于环境最高温度30℃。
第6.1.3条：顶板为水平面的轻危险级、中危险级Ⅰ级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室，可采用边墙型洒水喷头。
第6.1.6条：自动喷水防护冷却系统可采用边墙型洒水喷头。
主要组成：洒水喷头由热敏感元件、溅水盘、喷头框架组成。
视频演示：
自动喷水灭火系统-洒水喷头·主要分类
自动喷水灭火系统-洒水喷头-通用型、直立型、下垂型、边墙型
扩大覆盖面积（EC）洒水喷头
自动喷水灭火系统-洒水喷头-灵敏度分类
洒水喷头-公称动作温度
怎样识别常规洒水喷头的型号规格及永久性标记
干式下垂型喷头
自动喷水灭火系统-早期抑制快速响应（ESFR）喷头
扩大覆盖面积（EC）洒水喷头
