产品标准：《自动喷水灭火系统 第1部分：洒水喷头》GB 5135.1

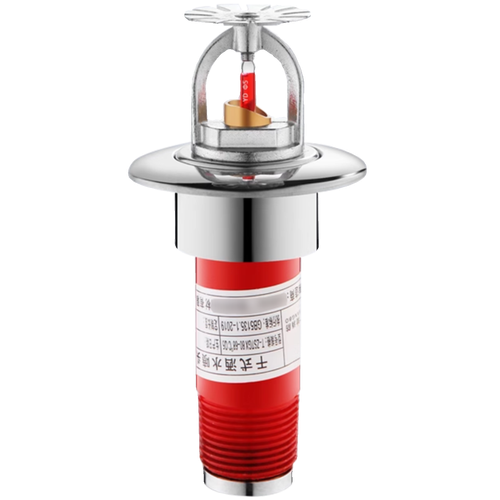

产品定义：干式洒水喷头是由专用管段和安装于管段出口的洒水喷头组成的组件。在管段入口设有密封机构，在洒水喷头动作前，此密封机构可阻止水进入管段。

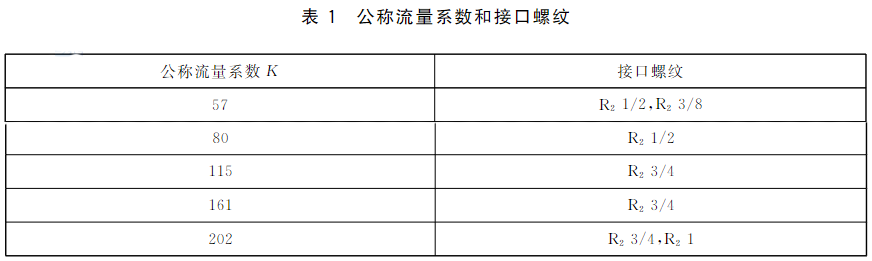

洒水喷头的公称流量系数（K）和对应喷头的接口螺纹见表1。
注：根据洒水喷头入口处压力（P）及洒水喷头的流量系数(K),可计算出洒水喷头的流量（q），公式如下：
q——洒水喷头的流量，单位为升每分（L/min）。
根据热敏感元件分类，洒水喷头可分为易熔元件洒水喷头和玻璃球洒水喷头。

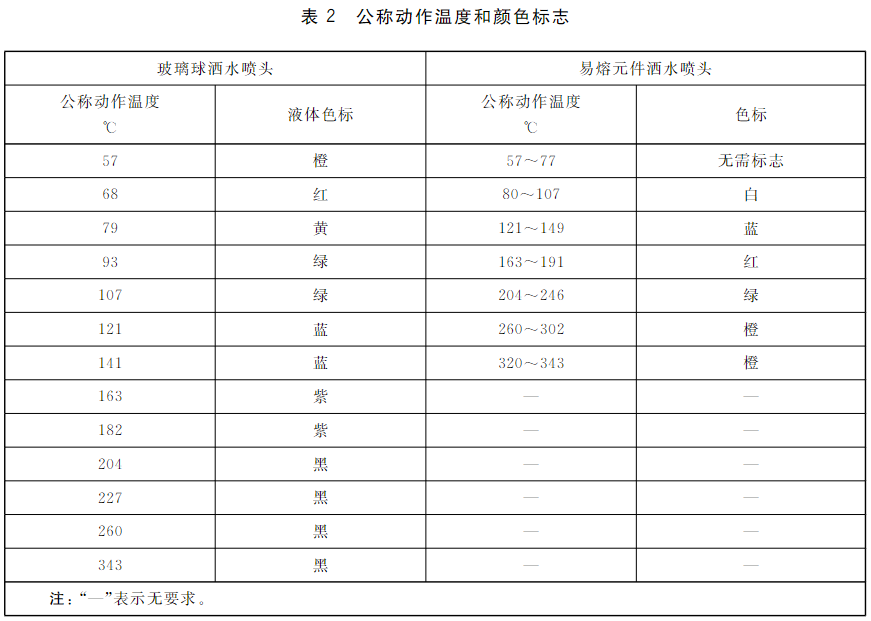

①易熔元件洒水喷头：通过易熔元件合金受热熔化而开启的洒水喷头，易熔元件洒水喷头应在轭臂或相应的位置作出颜色标志（色标），代表不同的公称动作温度。
②玻璃球洒水喷头：通过玻璃球内充装的液体受热膨胀使玻璃球爆破而开启的洒水喷头。玻璃球内的液体色标代表不同的公称动作温度。
③目前最常用的洒水喷头为公称动作温度为68℃的玻璃球洒水喷头，玻璃球液体色标为红色；在厨房等部分温度较高场所可采用93℃的玻璃球洒水喷头，玻璃球液体色标为绿色。

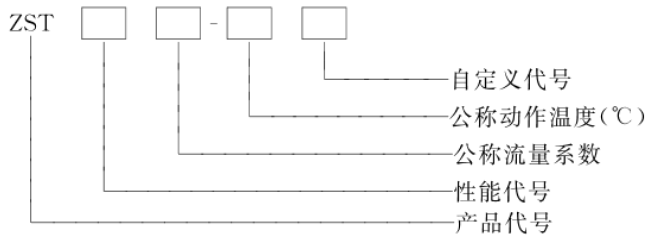

（1）洒水喷头的型号由产品代号、性能代号、公称流量系数、公称动作温度、自定义代号等部分组成。
（2）产品代号为ZST，表示自动喷水灭火系统洒水喷头。
（3）性能代号表示洒水喷头的安装位置等特性。性能代号如下：
（4）洒水喷头的型号编制方法如下，并按下列要求进行：
a）快速响应洒水喷头、特殊响应洒水喷头、扩大覆盖面积洒水喷头在产品代号前分别加“K”“T”“EC”，并以“—”与产品代号间隔。标准响应洒水喷头在产品代号前不加代号。
b）自定义代号由制造商规定，用于表征热敏元件的类型、产品特殊结构等信息，由大写英文字母、阿拉伯数字或其组合构成，字符不宜超过3个。
示例1：ZSTGX 80-68℃ Q5表示公称流量系数为80，公称动作温度为68℃，热敏元件为5mm玻璃球的干式下垂型洒水喷头。
示例2：K-ZSTGX 80-68℃ Q3表示快速响应，公称流量系数为80，公称动作温度为68℃，热敏元件为3mm玻璃球的干式下垂型洒水喷头。
应用标准：《消防设施通用规范》GB 55036（第4章）；《自动喷水灭火系统设计规范》GB 50084
喷头选型：依据《自动喷水灭火系统设计规范》GB 50084—2017
第6.1.2条：闭式系统的洒水喷头，其公称动作温度宜高于环境最高温度30℃。
第6.1.4条：干式系统、预作用系统应采用直立型洒水喷头或干式下垂型洒水喷头。
主要组成：洒水喷头由热敏感元件、溅水盘、喷头框架、专用管段组成。
