水幕喷头 ZSTM系列

产品详情
产品标准:《自动喷水灭火系统 第13部分:水幕喷头》GB 5135.13
认证要求:自愿性认证
认证标志:暂不使用消防产品身份信息标志。
产品定义:水幕喷头是可以持续地喷水形成水幕帘,对受火灾威胁表面进行保护并形成防火分隔,固定在水幕系统管路中的喷洒装置。
产品规格:
    (1)公称流量系数(K)。
    注:根据洒水喷头入口处压力(P)及洒水喷头的流量系数(K),可计算出洒水喷头的流量(q),公式如下:
    式中:
    P——洒水喷头入口处压力,单位为兆帕(MPa);
    q——洒水喷头的流量,单位为升每分(L/min)。

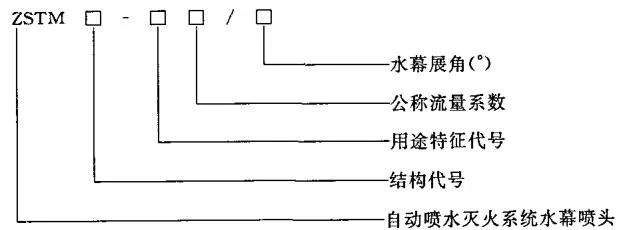

型号编制:水幕喷头的型号编制方法如下:
    (1)水幕喷头的型号由结构代号、用途特征代号、公称流量系数和水幕展角等部分组成。
    (2)结构代号表明喷头的结构形式等特征,由以下符号构成:
    代号A:表示水幕倾角为0°。
    代号B:表示水幕倾角为90°,且只有一个出水口。
    代号C:表示水幕倾角为90°,且有两个出水口。
    代号D:表示水幕倾角非0°或90°。
    (3)用途特征代号表明喷头的用途:
    代号G:表示仅适用于防火分隔用水幕喷头。
    代号L:表示仅适用于防护冷却用水幕喷头。
    代号T:表示同时适用于防火分隔和防护冷却的通用型水幕喷头。
    (4)喷头的型号标记如下:
    示例1:ZSTM A-T42/150 表示A型、通用型、公称流量系数为42,水幕展角为150°的水幕喷头。
    示例2:ZSTM B-T30/120 表示B型、通用型,公称流量系数为30,水幕展角为120°的水幕喷头。
应用标准:《消防设施通用规范》GB 55036(第4章);《自动喷水灭火系统设计规范》GB 50084
喷头选型:依据《自动喷水灭火系统设计规范》GB 50084—2017
    6.1.5 水幕系统的喷头选型应符合下列规定:
    1 防火分隔水幕应采用开式洒水喷头或水幕喷头;
    2 防护冷却水幕应采用水幕喷头。

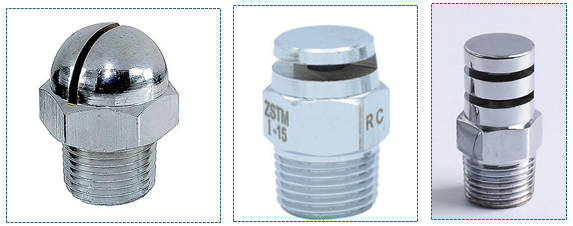

参考图片:
【水幕喷头】
