仓库型特殊应用喷头 CMSA系列

产品详情
产品标准:《自动喷水灭火系统 第22部分:特殊应用喷头》GB 5135.22
认证要求:自愿性认证
认证标志:暂不使用消防产品身份信息标志。
产品定义:特殊应用喷头是公称流量系数K大于或等于161,具有较大水滴粒径的标准覆盖面积洒水喷头。在通过标准试验验证后,可用于保护民用建筑高大净空场所或仓库。特殊应用喷头有两类:非仓库型喷头,代号为CHSA;仓库型喷头,代号为CMSA。
产品规格:
    (1)公称流量系数(K)。
    非仓库型特殊应用喷头:K161、K202、K242、K363
    仓库型特殊应用喷头:K161、K242、K282、K363
    注:根据洒水喷头入口处压力(P)及洒水喷头的流量系数(),可计算出洒水喷头的流量(q),公式如下:
    式中:
    P——洒水喷头入口处压力,单位为兆帕(MPa);
     q——洒水喷头的流量,单位为升每分(L/min)。

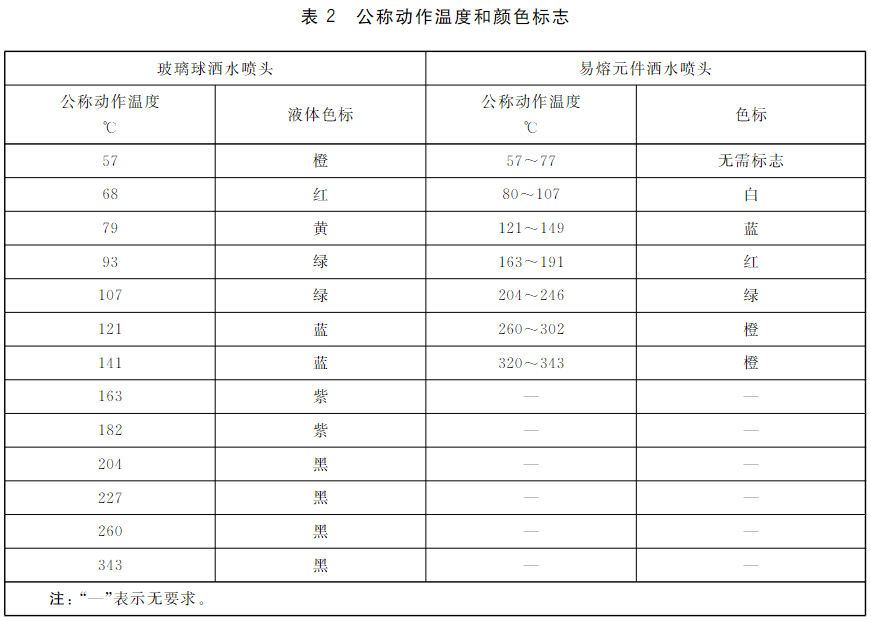

    (2)公称动作温度和颜色标志。
    根据热敏感元件分类,洒水喷头可分为易熔元件型喷头和玻璃球型喷头。
    ①易熔元件型喷头:通过易熔元件合金受热熔化而开启的喷头,易熔元件洒水喷头应在轭臂或相应的位置作出颜色标志(色标),代表不同的公称动作温度。
    ②玻璃球型喷头:通过玻璃球内充装的液体受热膨胀使玻璃球爆破而开启的喷头。玻璃球内的液体色标代表不同的公称动作温度。
型号编制:洒水喷头的型号编制方法如下:
    (1)喷头的型号由产品代号、性能代号、公称流量系数、公称动作温度、自定义代号等部分组成。
    (2)产品类别代号:非仓库型喷头,代号为CHSA;仓库型喷头,代号为CMSA。下垂型喷头,代号为 X;直立型喷头,代号为Z。

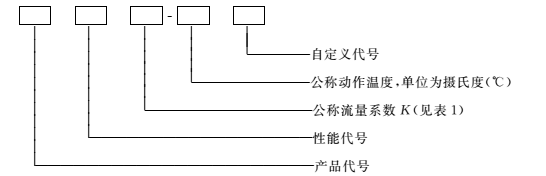

    (3)喷头的型号标记如下:
    自定义代号由制造商规定,用于表征热敏元件的类型、产品特殊结构等信息,由大写英文字母、阿拉伯数字或其组合构成,字符不宜超过3个。
    示例1:CHSAX 161-68 ℃ Q5,表示标准响应等级、下垂安装、公称流量系数为161,公称动作温度为68 ℃,热敏元件为直径5mm玻璃球的非仓库型特殊应用喷头。
    示例2:CMSAZ 363-74 ℃ Y,表示直立安装、公称流量系数为363,公称动作温度为74 ℃ ,热敏元件为易熔合金的仓库型特殊应用喷头。
    注:CHSA喷头中的快速响应等级喷头、特殊响应等级喷头在性能代号前分别加“K”“T”并以“-”与性能代号间隔,标准响应等级喷头在性能代号前不加符号。
应用标准:《消防设施通用规范》GB 55036(第4章);《自动喷水灭火系统设计规范》GB 50084
喷头选型:依据《自动喷水灭火系统设计规范》GB 50084—2017
    4.2.8 符合下列条件之一的场所,宜采用设置仓库型特殊应用喷头的自动喷水灭火系统,系统设计基本参数应符合本规范第5.0.6条的规定。
    1 最大净空高度不超过12.0m且最大储物高度不超过10.5m,储物类别为仓库危险级Ⅰ、Ⅱ级或箱装不发泡塑料的仓库及类似场所;
    2 最大净空高度不超过7.5m且最大储物高度不超过6.0m,储物类别为袋装不发泡塑料和箱装发泡塑料的仓库及类似场所。
    5.0.2条:当民用建筑高大空间场所的最大净空高度为12m<h≤18m时,应采用非仓库型特殊应用喷头。
主要组成:洒水喷头由热敏感元件、溅水盘、喷头框架组成。

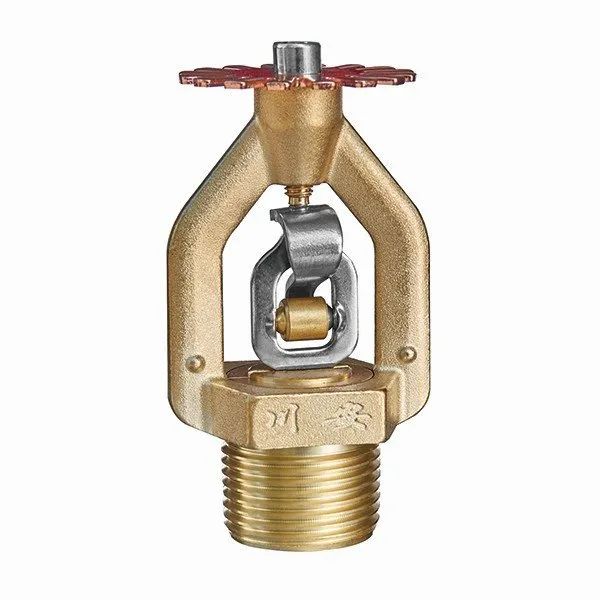

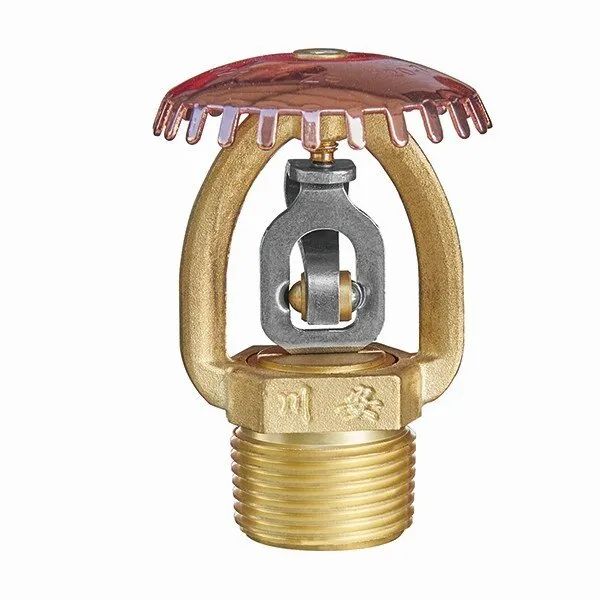

参考图片:
