产品标准：《自动喷水灭火系统 第9部分：早期抑制快速响应（ESFR）喷头》GB 5135.9
产品定义：早期抑制快速响应（ESFR）喷头是在热作用下，热敏感元件在预定的温度范围内自行启动后，将水以一定的形状和密度分布在设计的保护面积上，以达到早期抑制效果的一种洒水喷头（以下简称为ESFR喷头）。

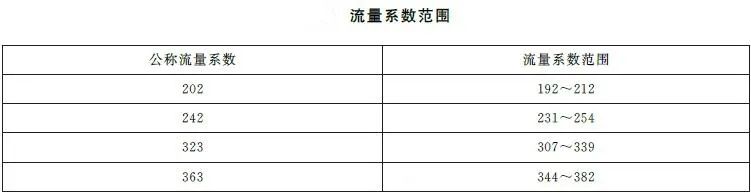

注：根据洒水喷头入口处压力（P）及洒水喷头的流量系数(K),可计算出洒水喷头的流量（q），公式如下：
q——洒水喷头的流量，单位为升每分（L/min）。
根据热敏感元件分类，洒水喷头可分为易熔元件型ESFR喷头和玻璃球型ESFR喷头。

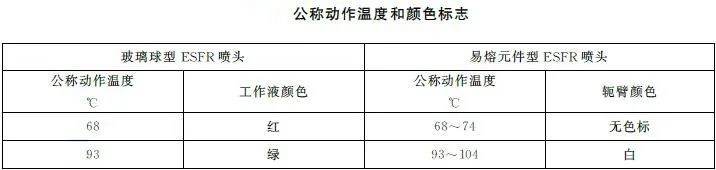

①易熔元件型ESFR喷头：通过易熔元件合金受热熔化而开启的ESFR喷头，易熔元件洒水喷头应在轭臂或相应的位置作出颜色标志（色标），代表不同的公称动作温度。
②玻璃球型ESFR喷头：通过玻璃球内充装的液体受热膨胀使玻璃球爆破而开启的ESFR喷头。玻璃球内的液体色标代表不同的公称动作温度。
（1）ESFR喷头的型号规格由产品类别代号、公称流量系数、公称动作温度、安装形式代号、自定义代号等部分组成。
（2）产品类别代号为ESFR，表示早期抑制快速响应喷头。
（3）下垂型ESFR喷头的安装形式代号为P，直立型ESFR喷头的安装形式代号为U。

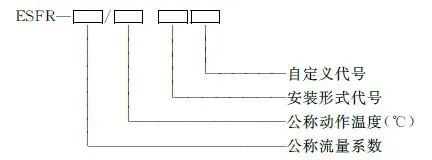

（4）早期抑制快速响应（ESFR）喷头的型号标记如下：
自定义代号由制造商规定，可用于表征热敏感元件的类型、产品特殊结构等信息，由大写英文字母、阿拉伯数字或其组合构成，字符不宜超过3个。
示例1：ESFR-202/68℃ U Q2.5，表示公称流量系数为202、公称动作温度为68℃、直立型安装、热敏感元件为ϕ2.5 mm 玻璃球的ESFR喷头。
示例2：ESFR-363/74℃ P Y，表示公称流量系数为363、公称动作温度为74℃、下垂式安装、热敏感元件为易熔合金的ESFR喷头。
应用标准：《消防设施通用规范》GB 55036（第4章）；《自动喷水灭火系统设计规范》GB 50084
喷头选型：依据《自动喷水灭火系统设计规范》GB 50084—2017
4.2.7 符合下列条件之一的场所，宜采用设置早期抑制快速响应喷头的自动喷水灭火系统。当采用早期抑制快速响应喷头时，系统应为湿式系统，且系统设计基本参数应符合本规范第5.0.5条的规定。
1 最大净空高度不超过13.5m且最大储物高度不超过12.0m，储物类别为仓库危险级Ⅰ、Ⅱ级或沥青制品、箱装不发泡塑料的仓库及类似场所；
2 最大净空高度不超过12.0m且最大储物高度不超过10.5m，储物类别为袋装不发泡塑料、箱装发泡塑料和袋装发泡塑料的仓库及类似场所。

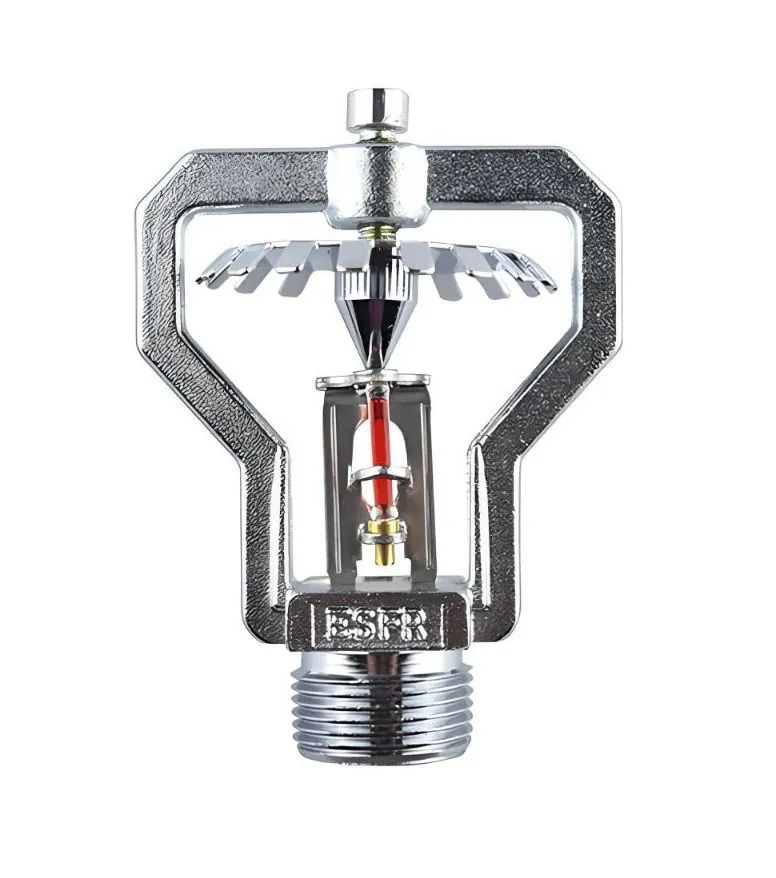

主要组成：早期抑制快速响应（ESFR）洒水喷头由热敏感元件、溅水盘、喷头框架组成。
