隔膜式雨淋阀 ZSFM

立即询价 Tel:15580000075

产品详情

产品标准：《自动喷水灭火系统第5部分：雨淋报警阀》GB 5135.5

认证要求：自愿性认证

认证标志：消防产品身份信息标志。详细要求附后。

产品定义：雨淋报警阀是自动喷水灭火系统中的一种控制阀门。它是通过电动、机械、气动或其他方法进行开启，使水能够自动单方向流入喷水系统同时进行报警的一种控制阀。

产品规格：按进出口公称直径，雨淋报警阀可分为25mm、32mm、40mm、50mm，65mm，80mm，100mm，125mm，150mm，200mm，250mm，300mm。

雨淋报警阀的额定工作压力不应低于1.2MPa。

型号编制：雨淋报警阀的型号编制方法如下：

（1）雨淋报警阀的型号依次由产品代号、结构形式代号、公称直径、额定工作压力、启动方式代号和类型特征代号等部分组成。

（2）产品代号为ZSF，表示雨淋报警阀。

（3）雨淋报警阀按结构形式可分为：

a）推杆型，代号为“G”；

b）隔膜型，代号为“M”；

c）活塞型，代号为“S”；

d）蝶阀型，代号为“D”；

e）温感型，代号为“W”。

按启动方式可分为：

a）加压式，代号为“J”：

b）减压式，代号省略。

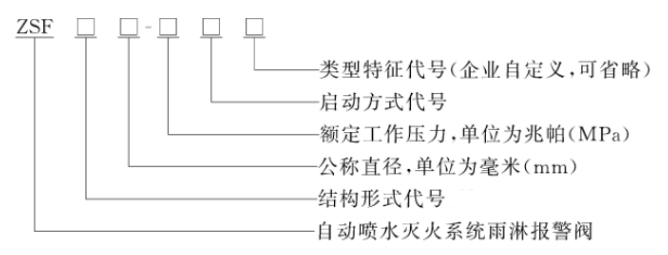

（4）雨淋报警阀的型号编制方法如下，并按下列要求进行：

示例1：ZSFG 100-1.2表示减压式启动、额定工作压力1.2MPa、公称直径为100 ｍｍ、推杆型雨淋报警阀。

示例2：ZSFM 150-1.6表示减压式启动、额定工作压力1.6MPa、公称直径为150 ｍｍ、隔膜型雨淋报警阀。

应用标准：《消防设施通用规范》GB 55036（第4章）；《自动喷水灭火系统设计规范》GB 50084；《自动喷水灭火系统施工及验收规范》GB 50261

主要组成：雨淋报警阀由阀体、水力警铃、压力开关、管路及辅件等组件组成。

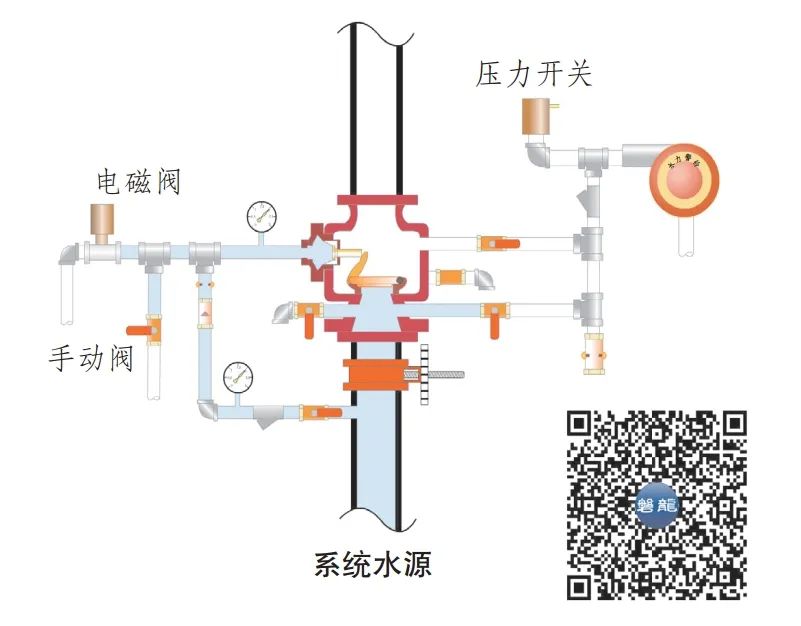

【雨淋报警阀组-推杆型】

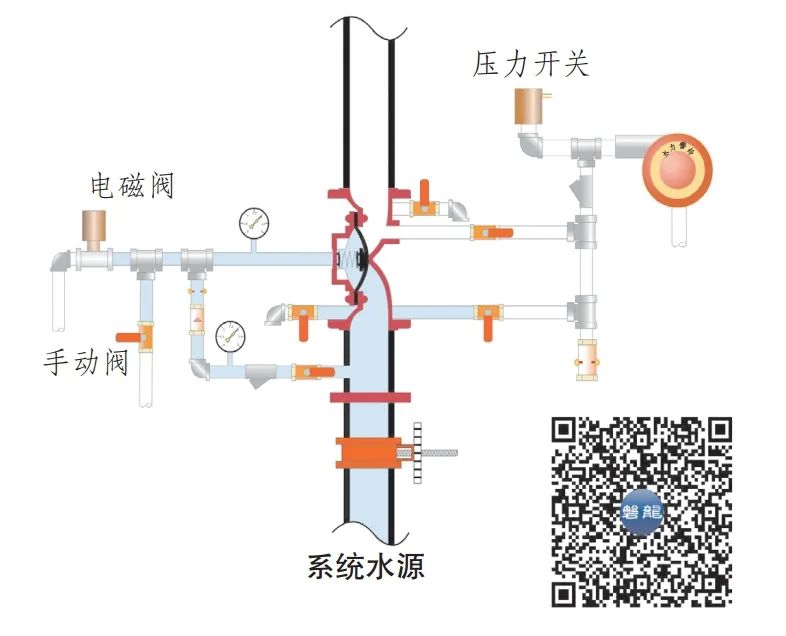

【雨淋报警阀组-隔膜型】

身份标识：消防产品身份信息标志。

雨淋报警阀须有专属身份信息标志，包括本体标志（红色，俗称A签）和验证体标志（黄色，俗称B签）。A签应牢固粘接在产品明显部位；B签存放于包装袋或装箱单内，或贴在产品合格证上，可作为验收资料提交。

【本体标志-A签】

【验证体标志-B签】

现场查验：消防产品身份信息标志。

依据《消防产品身份信息管理》XF 846-2009规定，在消防产品销售、安装、验收、检测和维护（维修）等阶段，均需查验消防产品身份信息，并确认其真实性和符合性。查验方法如下：

（1）通过手机扫描或明码查询，可查询消防产品身份信息。

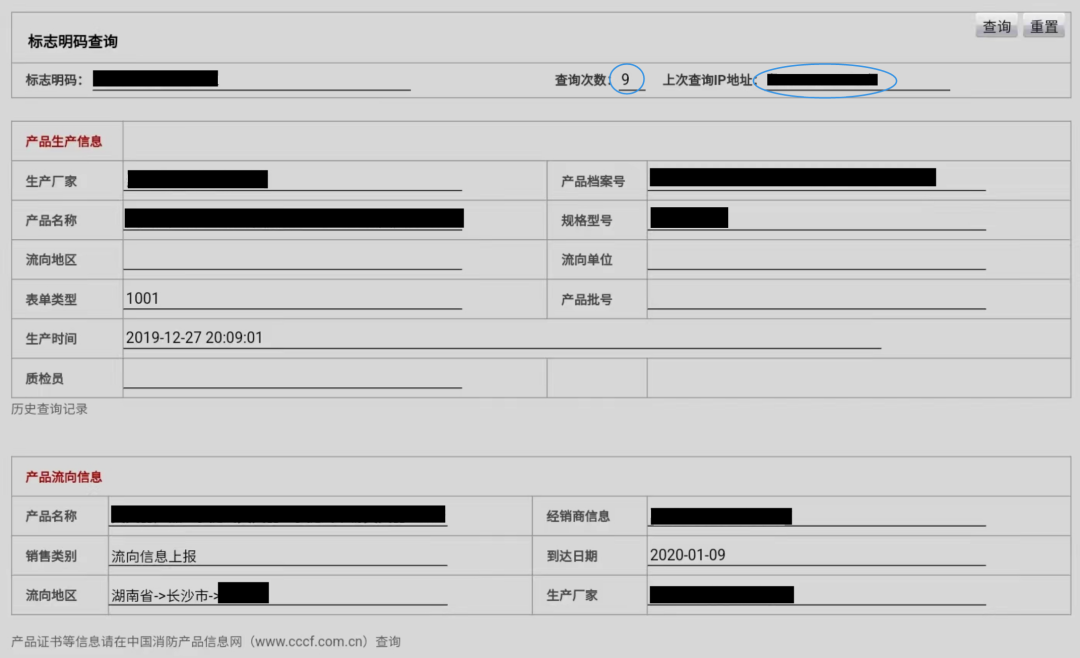

消防产品身份信息具有唯一性，每组标志均具有明码和二维码。现场检查时，可通过手机扫描二维码查询产品信息，也可以将明码输入发证机构的“消防产品流向信息查询系统”查询。查询结果包括生产单位、产品名称、规格型号、生产日期、产品流向信息以及其他相关信息等。

注：产品检验报告可由厂家提供，也可从认证机构的官方网站下载。由该图示的查询信息可知，该产品的检验报告可从中国消防产品信息网（www.cccf.com.cn）下载。

（2）在查询消防产品身份信息时，需校验以下信息：

①身份信息标志的查询结果应与产品铭牌标签、产品检验报告（型式试验）一致。

②流向单位和经销商信息与实际情况一致。

③从第2次查询开始，会显示查询次数和上次查询的IP地址。

参考照片：

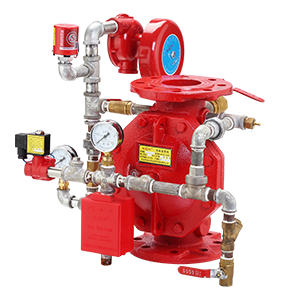

【推杆型雨淋报警阀】

【隔膜型雨淋报警阀】

隔膜式-雨淋报警阀-结构及动作原理
